UTILISATION

Toiture neuve en réfection ou rénovation
COMPLEXE D’ÉTANCHÉITÉ

Tôles acier nervurées
Isolant de classe de compressibilité C
Revêtement d’étanchéité bitumineux IKO (IKO DUO ACIER F/G + IKO DUO ACIER 3000 FEU L4 AR/F)
ORIENTATION DU MODULE

Paysage ou portrait
POIDS DU SYSTEME

3 kg/m²

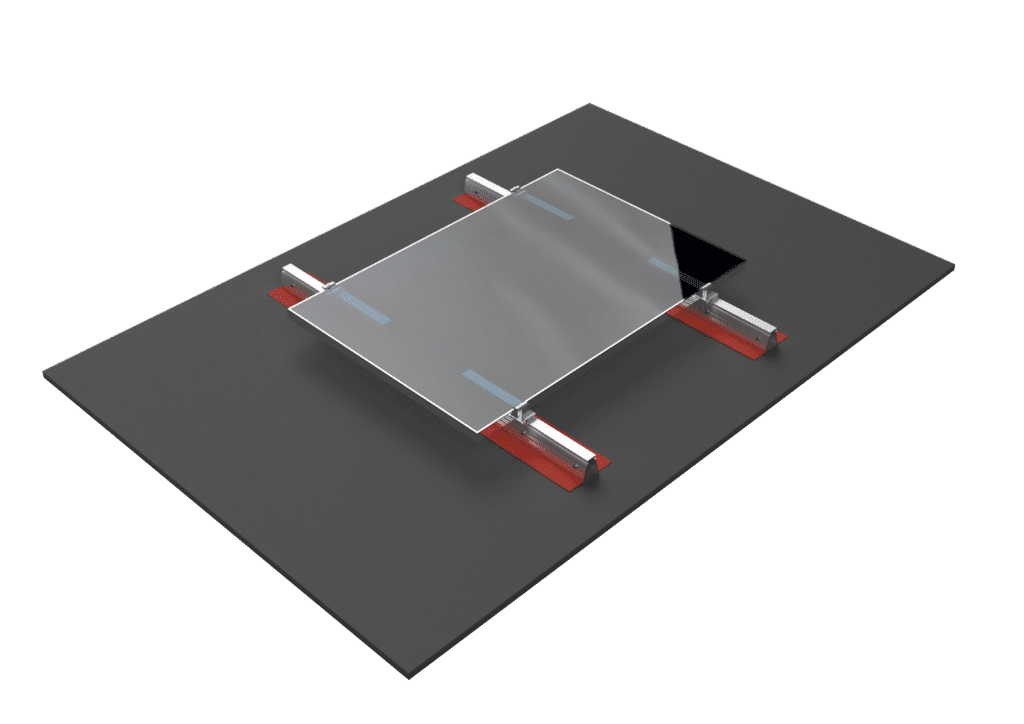

COMPOSANTS DU SYSTÈME

Rail aluminium 6060 + bandes de maintien bitumineuses
Fixation universelle (MALT modules incluse) et fixation
extérieure de finition aluminium 6060/inox
Connecteur bas de générateur aluminium 6060
Connecteur Terre Rail (CTR) aluminium 6060
Collier passe-câble polyamide
Avis Technique
Made in France Made in France
Compatibilité avec le complexe d'étanchéité

Revêtement d'étanchéité bitumineux IKO (IKO DUO ACIER F/G + IKO DUO ACIER 3000 FEU L4 AR/F)
ID Evaluations techniques Fabricant Nom du module Longueur Largeur Épaisseur Classe de puissance (WC) Référence
ROOF-0219 ETN JINKO JKM-xxxN-54HL4R-V 1762 1134 30 435/440/445/450/455/460 A27T240P ind01
ROOF-0218 ETN JINKO JKMxxxN-54HL4R-BDB 1762 1134 30 425/430/435/440/445/450 A27T240P ind0
ROOF-0217 ETN TRINA TSM-xxxNEG9R.28 1762 1134 30 430/435/440/445/450/455/460 A27T240P ind0
ROOF-0216 ETN LONGI LR7-54HVH-xxxM 1800 1134 30 475/480/485/490 A27T240P ind0
ROOF-0215 ETN DMEGC DMxxxM10RT-B54HSW 1762 1134 30 445/450/455/460 A27T240P ind0
ROOF-0214 ETN DMEGC DMxxxM10RT-54HSW 1762 1134 30 445/450/455 A27T240P ind0
ROOFBITUME-0032 ATec TRINA TSM-xxxDE09R.08 1762 1134 30 415/420/425/430/435 21/G09/20-72_V4
ROOFBITUMEGP-0019 ATec LONGI LR7-54HVH-xxxM 1800 1134 30 475/480/485/490 21/G03/24-86_V1
ROOFBITUMEGP-0018 ATec JINKO JKMxxxN-54HL4R-BDB 1762 1134 30 420/425/430/435/440/445/450 21/G02/24-86_V1
ROOFBITUMEGP-0017 ATec JINKO JKMxxxN-54HL4R-BDV 1762 1134 30 420/425/430/435/440/445/450 21/G01/24-86_V1
ROOFBITUMEGP-0016 ATec JINKO JKMxxxN-54HL4R-B 1762 1134 30 425/430/435/440/445/450 21/G01/24-86_V1
ROOFBITUMEGP-0012 ATec LONGI LR7-54HTH-xxxM 1800 1134 30 455/460/465/470 21/G02/24-86_V1
ROOFBITUMEGP-0013 ATec TRINA TSM-xxxNEG9RC.27 1762 1134 30 415/420/425/430/435/440/445/450 21/G02/24-86_V1
ROOFBITUMEGP-0014 ATec JINKO JKMxxxN-54HL4(-V) 1722 1134 30 410/415/420/425/430 21/G01/24-86_V1
ROOFBITUMEGP-0015 ATec JINKO JKMxxxN-54HL4R(-V) 1762 1134 30 425/430/435/440/445/450 21/G01/24-86_V1
ROOFBITUMEGP-0011 ATec DMEGC DMxxxM10RT-G54HSW/HBW 1762 1134 30 440/445/450/455 21/G02/24-86_V1
ROOFBITUMEGP-0010 ATec DMEGC DMxxxM10RT-B54HSW/HBW/HBB/HST/HBT 1762 1134 30 435/440/445/450/455/460 21/G02/24-86_V1
ROOFBITUMEGP-0009 ATec DMEGC DMxxxM10T-B54HSW/HBW/HBB/HST/HBT 1722 1134 30 420/425/430/435/440 21/G02/24-86_V1
ROOFBITUMEGP-0008 ATec TRINA TSM-xxxNEG9R.28 1762 1134 30 425/430/435/440/445/450/455/460 21/G01/24-86_V1
ROOFBITUMEGP-0007 ATec DMEGC DMxxxM10RT-54HBB/HSW/HBW(-V) 1762 1134 30 440/445/450/455/460/465 21/G01/24-86_V1
ROOFBITUMEGP-0004 ATec LONGI LR5-54HTH-xxxM 1722 1134 30 420/425/430/435/440/445/450/455 21/G01/24-86_V1
ROOFBITUMEGP-0006 ATec DMEGC DMxxxM10T-54HBB/HSW/HBW(-V) 1722 1134 30 420/425/430/435/440/445 21/G01/24-86_V1
ROOFBITUMEGP-0005 ATec LONGI LR5-54HTB-xxxM 1722 1134 30 415/420/425/430/435/440/445/450 21/G01/24-86_V1
ROOFBITUMEGP-0003 ATec LONGI LR5-54HIH/HPH-xxxM 1722 1134 30 400/405/410/415/420 21/G01/24-86_V1
ROOFBITUMEGP-0002 ATec DMEGC DM-xxxM10-54HSW/HBW(-V) 1722 1134 30 400/405/410/415/420 21/G01/24-86_V1
ROOFBITUMEGP-0001 ATec DMEGC DM-xxxM10-54HSW/HBW(-V) 1708 1134 30 400/405/410/415/420 21/G01/24-86_V1
ROOFBITUME-0031 ATec LONGI LR7-54HVH-xxxM 1800 1134 30 475/480/485/490 21/G09/20-72_V4
ROOFBITUME-0030 ATec JINKO JKMxxxN-54HL4R-BDB 1762 1134 30 420/425/430/435/440/445/450 21/G07/20-72_V3
ROOFBITUME-0029 ATec JINKO JKMxxxN-54HL4R-BDV 1762 1134 30 420/425/430/435/440/445/450 21/G07/20-72_V3
ROOFBITUME-0028 ATec JINKO JKMxxxN-54HL4R-B 1762 1134 30 425/430/435/440/445/450 21/G07/20-72_V3
ROOFBITUME-0027 ATec JINKO JKMxxxN-54HL4R(-V) 1762 1134 30 425/430/435/440/445/450 21/G07/20-72_V3
ROOFBITUME-0024 ATec LONGI LR7-54HTH-xxxM 1800 1134 30 455/460/465/470 21/G07/20-72_V3
ROOFBITUME-0023 ATec DMEGC DMxxxM10RT-G54HSW/HBW 1762 1134 30 440/445/450/455 21/G07/20-72_V3
ROOFBITUME-0025 ATec TRINA TSM-xxxNEG9RC.27 1762 1134 30 415/420/425/430/435/440/445/450 21/G07/20-72_V3
ROOFBITUME-0026 ATec JINKO JKMxxxN-54HL4(-V) 1722 1134 30 410/415/420/425/430 21/G07/20-72_V3
ROOFBITUME-0022 ATec DMEGC DMxxxM10RT-B54HSW/HBW/HBB/HST/HBT 1762 1134 30 435/440/445/450/455/460 21/G07/20-72_V3
ROOFBITUME-0020 ATec DMEGC DMxxxM10T-B54HSW/HBW/HBB/HST/HBT 1722 1134 30 420/425/430/435/440 21/G07/20-72_V3
ROOFBITUME-0019 ATec TRINA TSM-xxxNEG9R.28 1762 1134 30 425/430/435/440/445/450/455/460 21/G06/20-72_V3
ROOFBITUME-0015 ATec DMEGC DMxxxM10RT-54HBB/HSW/HBW(-V) 1762 1134 30 440/445/450/455/460/465 21/G05/20-72_V2
ROOFBITUME-0013 ATec DMEGC DMxxxM10T-54HBB/HSW/HBW(-V) 1722 1134 30 420/425/430/435/440/445 21/G05/20-72_V2
ROOFBITUME-0012 ATec LONGI LR5-54HTB-xxxM 1722 1134 30 415/420/425/430/435/440/445/450 21/G05/20-72_V2
ROOFBITUME-0011 ATec LONGI LR5-54HTH-xxxM 1722 1134 30 420/425/430/435/440/445/450/455 21/G05/20-72_V2
ROOFBITUME-0010 ATec TRINA TSM-xxxDE09R.08 1762 1134 30 415/420/425/430/435 21/G03/20-72_V2
ROOFBITUME-0008 ATec LONGI LR5-54HIH/HPH-xxxM 1722 1134 30 400/405/410/415/420 21/G03/20-72_V2
ROOFBITUME-0005 ATec DMEGC DM-xxxM10-54HSW/HBW(-V) 1722 1134 30 400/405/410/415/420 21/G03/20-72_V2
ROOFBITUME-0004 ATec DMEGC DM-xxxM10-54HSW/HBW(-V) 1708 1134 30 400/405/410/415/420 21/G03/20-72_V2

Installations photovoltaïques

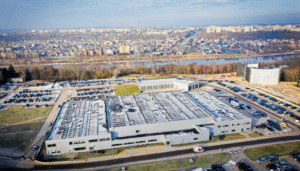

Université des Sciences et de la Santé

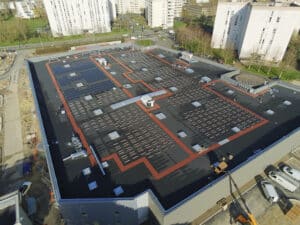

Un centre d’affaires équipe sa toiture avec nos fixations photovoltaïques

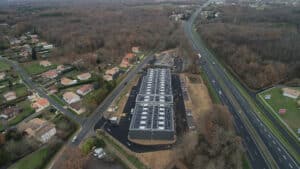

Nos fixations sur la toiture d’un supermarché dans l’Oise

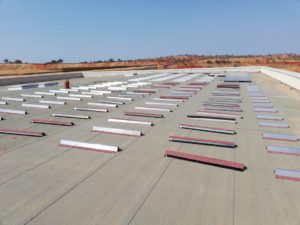

Toiture photovoltaïque d’une usine de panneaux solaires au Maroc

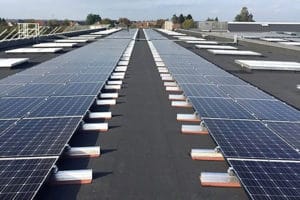

Nos fixations sur les toitures des Jardi et Brico E-Leclerc Menneval dans l’Eure
